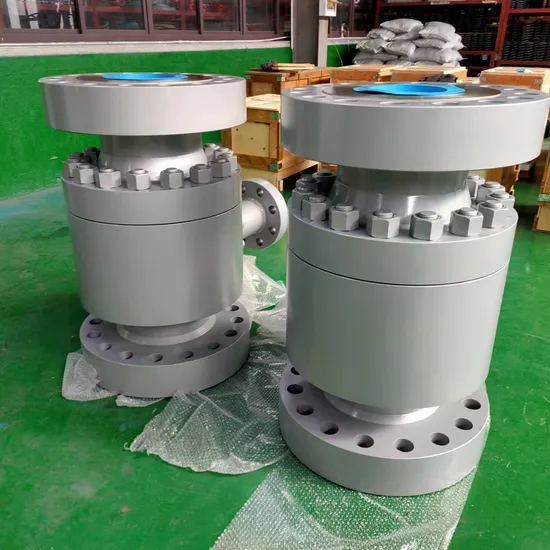

ポンプ保護装置 自動リサイクル制御弁(AUTOMATIC RECIRCULATION) 自己
はじめに ヴェソンバルブ株式会社 ARTシリーズ自動再循環弁はポンプ保護装置の一種です。 ポンプ本体にキャビテーションによる損傷や不安定が発生した場合に、遠心ポンプを自動的に保護します。
お問い合わせを送信してください説明
基本情報
モデル番号。 | 美術 |
標準 | から |
応用 | 産業用、水産業用 |
機能3 | 再循環を活性化するフローセンサー |
機能2 | ポンプの損傷を防ぐためのスプリング式チェックバルブ |
輸送パッケージ | 同じ価格の最安値 |
仕様 | 1インチ~12インチ |
商標 | VESON または顧客 |
起源 | 中国、上海 |
製品説明
導入
ヴェソンバルブ株式会社 ARTシリーズ自動再循環弁ポンプ保護装置の一種です。 ポンプ本体にキャビテーション損傷が発生したり、不安定になったりした場合(特に低負荷運転媒体で温水を輸送する場合)、遠心ポンプを自動的に保護します。 ポンプ流量が設定流量よりも低くなると、バイパスが完全に開いてポンプの必要最小限の流量を確保できます。 全閉で運転している場合、つまり運転流量がゼロの場合でも、最小流量は自動リサイクルのバイパスを通過することもできます。 多段バイパス減圧弁により減圧。
ARTシリーズは大きなバイパスを持ち、このバルブは大流量のバイパスに適しています。最大差圧は4MPaで、具体的な選択は工場によって決定されます。
特徴
- シンプルな構造で可動部品が少なく、確実かつ安定した動作を実現します。
- 取り付けが簡単で、ポンプ圧力出口に垂直または水平に取り付けることができます。
- バイパス流量が多く、最大流量はメイン流量の60%、KV値の調整が可能です。
- 最大バイパス作動差圧は4MPaです。 バイパスノンリターン機能はオプションです。
- 適用可能な媒体: 水、油、メタノール、その他の液体媒体。
使用温度は-196℃~+300℃です。
直径と圧力範囲
- バルブボディタイプ:三方鋳造バルブ
- 呼び径:DN25、32、40、50、65、80、100、200、250、300、350、400
- 呼び圧力:PN16、25、40、64、クラス150、300Lなど
- 接続タイプ: フランジ FF、RF、RTJ、BW、SW など。
材料温度範囲
本体材質 シール材 | WCB | LCB/LCC | CF8 | CF8M |
NBR | -20~+100 | -30~+100 | -30~+100 | -30~+100 |
FKM | -20~+200 | -40~+200 | -40~+200 | -40~+200 |
